底盤配置:
H5駕駛室,DC7J120T,Ф430離合,。282(8+4)雙層車架,250L鋁合金油箱,11.00R20,機械全浮駕駛室懸置、手動液壓翻轉、機械減振司機座椅、電動玻璃升降、遙控中控鎖、空調、車載終端、外部遮陽罩、多态開關、右轉提示功能、超速報警功能、ABS 、電控矽油風扇、駕駛室電源總開關、車下起動停機功能、PTO開關。
上裝配置:
勾起能力26T,設備自重2800Kg,鈎臂伸縮量1000~1350mm,鈎箱時間45S,鈎心高度1570mm,鈎心到後滾輪距離6075mm,拉臂鈎結構件Q460高強鋼Q345低合金高強鋼,該車是由汽車底盤、拉臂主油缸、附車架、翻轉架、支撐腿(選裝)、鎖緊架、鎖緊油缸及多路換向閥等組成。翻轉架一端連在附車架上,其另一端設有活動拉臂,中間安裝有鎖緊系統;活動臂油缸一端連在活動臂上,另一端連接在附車架上;鎖緊機構通過鎖緊油缸的動作可以在箱體自卸時将附車架上的箱體與翻轉架及拉臂連爲一體,在主+油缸伸出時形成自卸角,也可以通過鎖緊油缸的收回把翻轉架與附車架鎖緊爲一體,利用主油缸的收回或伸出使活動拉臂将地下的垃圾箱拖拉至附車架上或從附車架上放回到地面。
拉臂系統主要技術參數
序号 |
名稱 |
參數 |
1 |
鈎起能力 |
26T |
2 |
系統壓力 |
30MPa |
3 |
設備自重 |
2800Kg |
4 |
控制電壓 |
24V |
5 |
鈎臂伸縮量 |
1000~1350mm |
6 |
油泵排量 |
84~108ml/r |
7 |
液壓油箱容積 |
130L |
8 |
鈎箱時間 |
45S |
9 |
鈎心高度 |
1570mm |
10 |
鈎心到後滾輪距離 |
6075mm |
11 |
導軌寬度 |
1060mm |

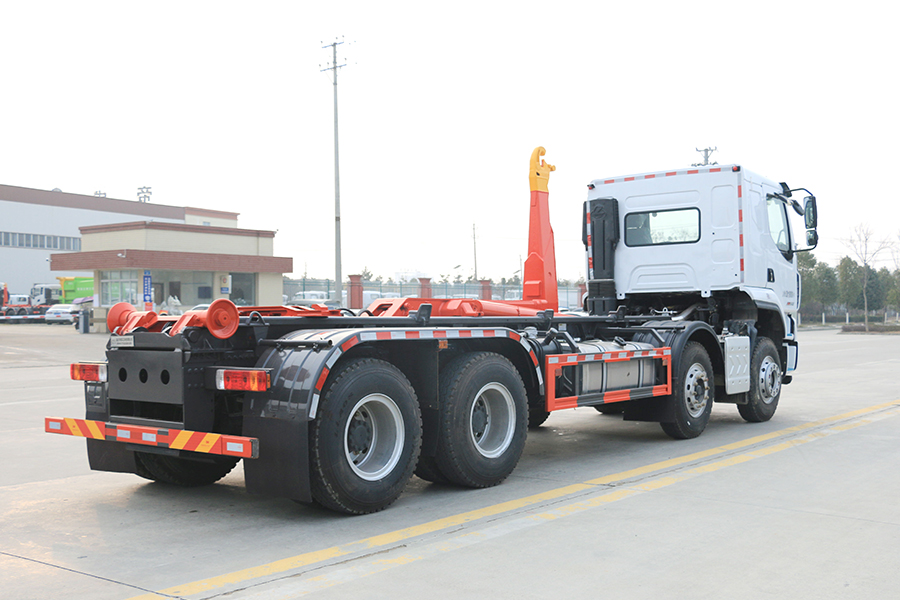

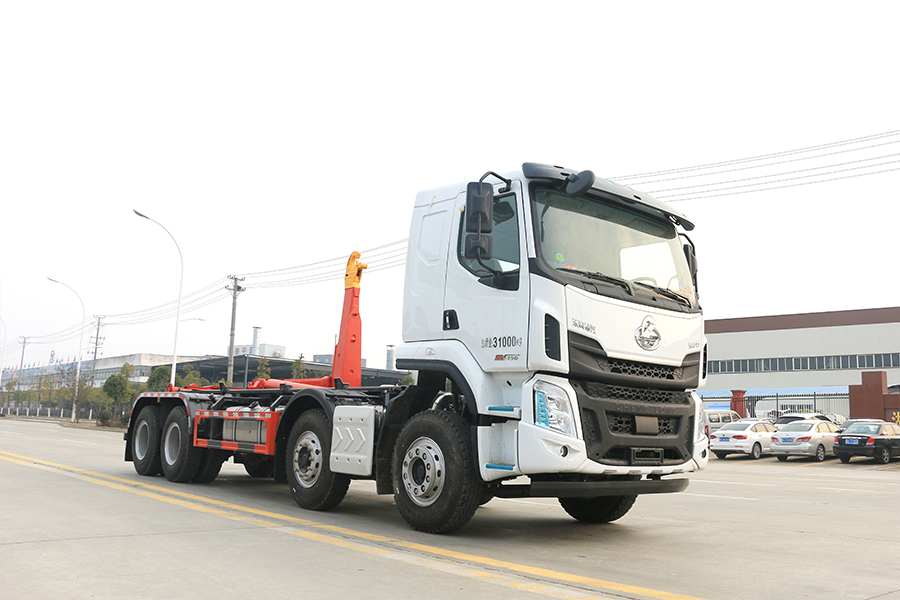

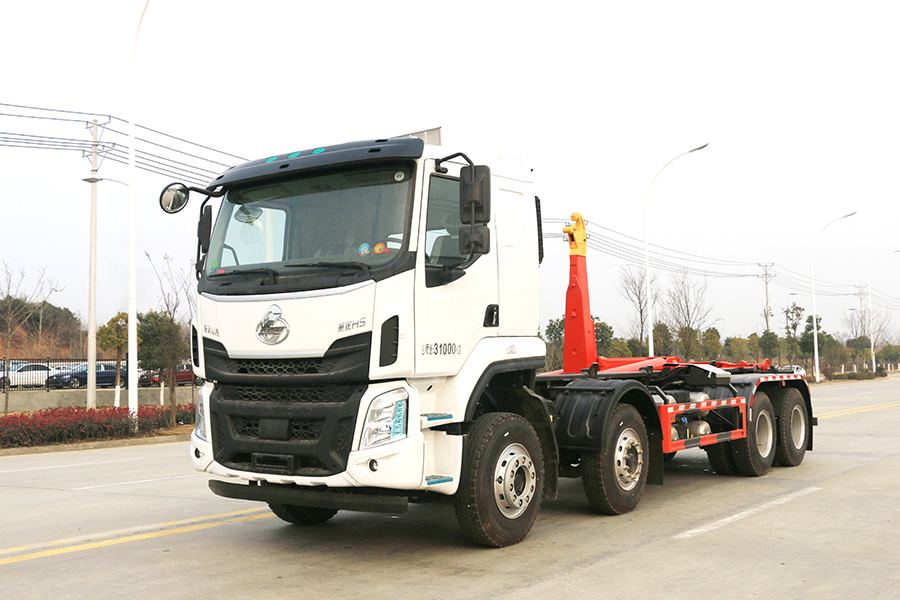

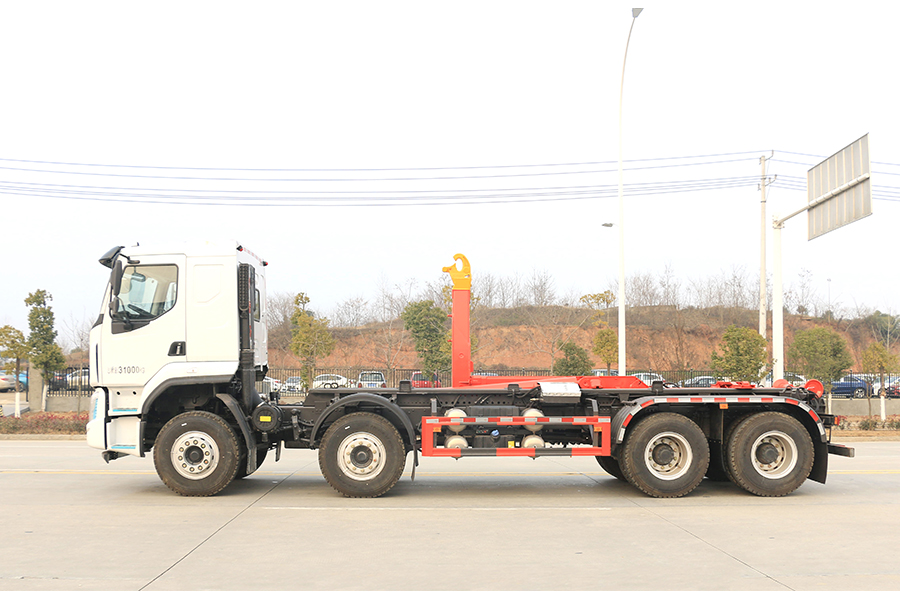

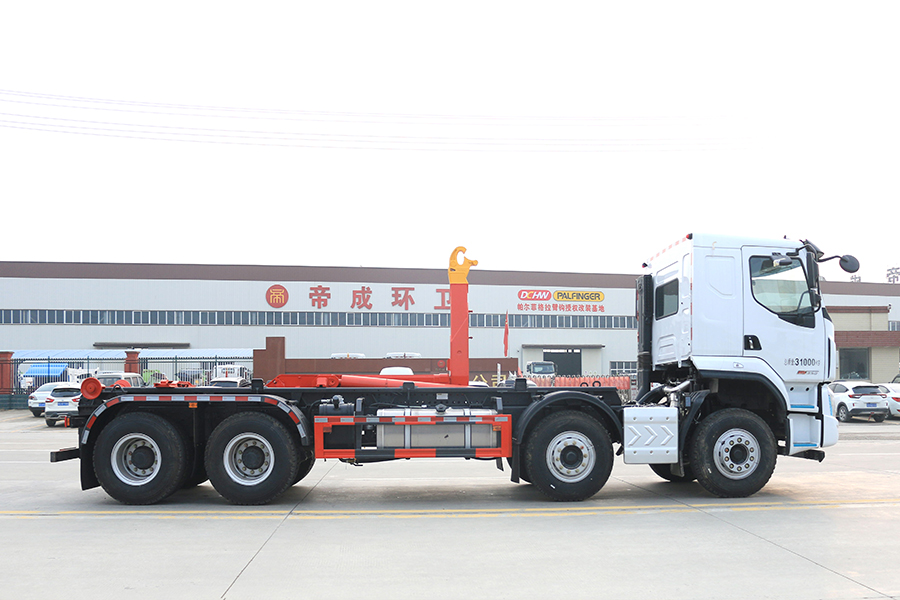

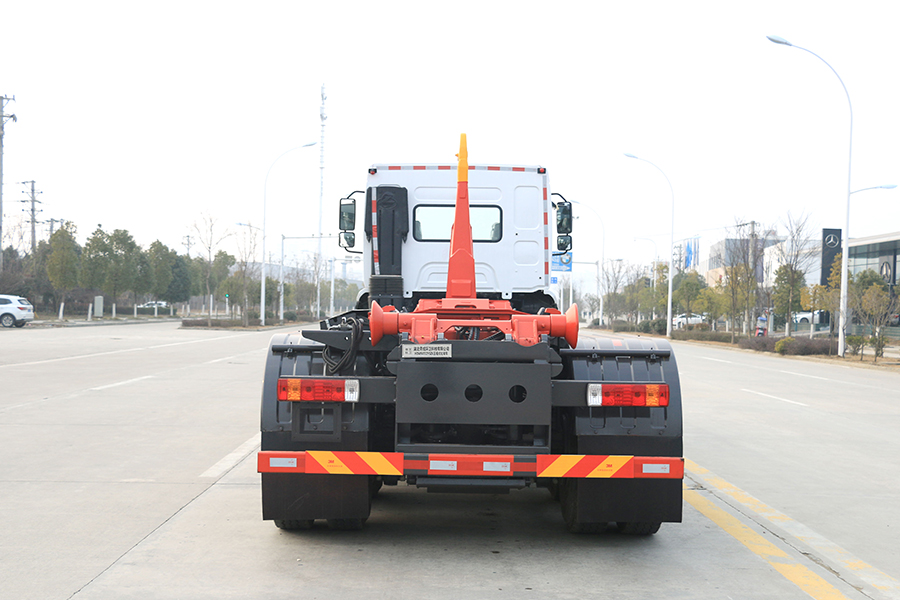

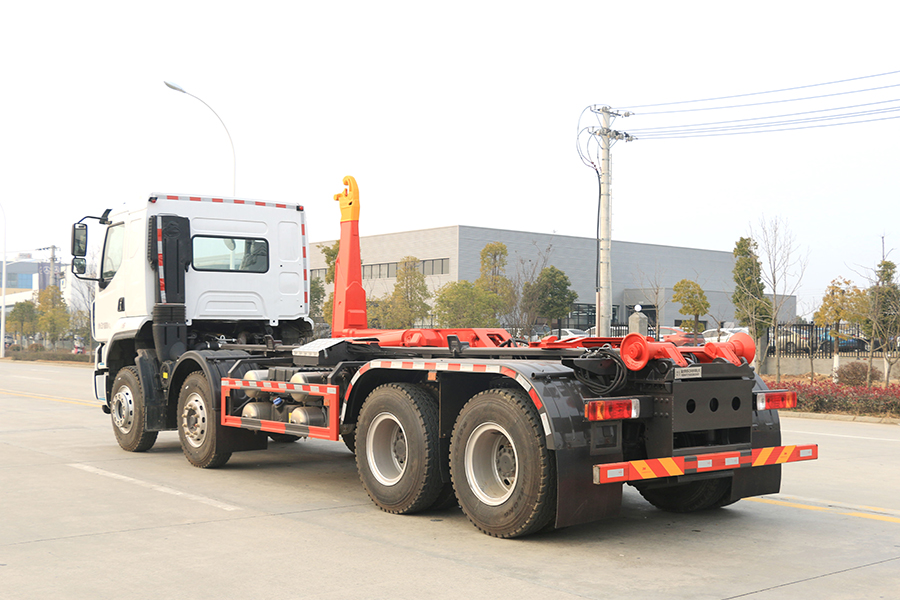

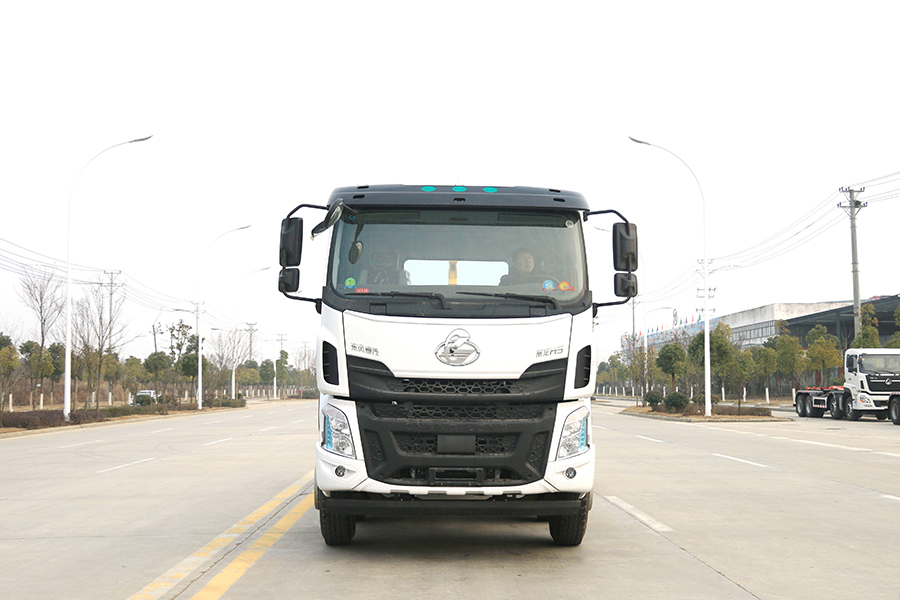

車廂可卸載式垃圾車,又稱勾臂式垃圾車、拉臂式垃圾車。該車廣泛适用與城市街道學校垃圾處理,可一車配備多個鬥,各個垃圾點放置多個。
帶自卸功能,液壓操作,方便傾倒。該車的箱體部分完全由液壓系統來控制,在平日裏可将車載垃圾箱放置到各個垃圾收集站,待垃圾收集滿後,該車可直接開赴至垃圾站,通過液壓系統的操控,可将垃圾車後座上加裝的勾臂放下,挂住站内垃圾箱前端的連接點,将垃圾箱拉至車體的後座上,此時即可啓動車輛,将垃圾運送至垃圾處理站内,進行自卸式傾倒。該車最主要的優點就是可一車配多鬥,一輛車就可以維持數個垃圾收集站的運轉,效率高,且箱體爲密封式設計,不會造成二次污染。
